Panduan Service Monitor II Trouble Shooting Rangkaian HORISONTAL

OK melanjutkan pembahasan kemarin tentang blok HORISONTAL, berikut ini kang EKO akan coba membahas troubleshooting seputar permasalahan blok rangkaian HORISONTAL.

OK langsung saja ya....

Kerusakan yang sering terjadi di rangkaian horisontal :

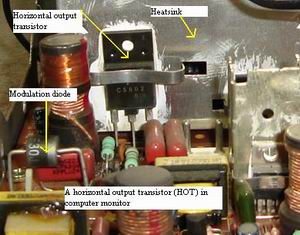

1. Transistor horisontal konslet / rusak : ini akan menyebabkan monitor mati. Di beberapa monitor kerusakan transistor horisontal akan menimbulkan bunyi tik..tik..tik..dst ketika monitor dinyalakan dan layar gelap alias mati dan lampu power akan berkedip, tapi kadang tidak ada bunyi sama sekali dan lampu power mati total atau kadang stanby.
Solusi : Ganti Transistor Horisontal.

Persamaan Type Transistor horisontal : C5149, C5148, BU2508, BU2527AX, dan semua type transistor horisontal di sebagian besar monitor hampir sama dan setype.

2. Flyback Rusak / mati : akan menyebabkan monitor mati total dengan ciri hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti flyback dengan yang setype.

3. Flyback Bocor dan mengeluarkan desis serta loncatan bunga api ungu tapi monitor masih nyala.
Solusi : tambal kebocoran dengan menggunakan autosealer (dapat dibeli di bengkel sepeda motor).

4. Transistor Horisontal Size Rusak : akan menyebabkan lebar gambar tidak bisa diatur.
Solusi : Ganti transistor horisontal sizenya, biasanya TIP122, TIP31A, TIP41, dll

5. Dioda Horisontal Size rusak : ini juga akan menyebabkan lebar gambar tidak bisa di atur.
Solusi : ganti dengan dioda yg sejenis

6. ELCO B+ (B+ adalah tegangan kerja Tr Horisontal terutama pin kolektor) rusak / kering / melembung : ini akan menyebabkan tegangan B+ naik diatas normal dan bisa menyebabkan transistor horisontal konslet / rusak. Dan akibatnya monitor akan mati.
Solusi : Ganti dengan ELCO yang sejenis.

7. FET rusak : biasanya berseri IRF630, : ini akan menyebabkan monitor mati dan indikasinya seperti kerusakan transistor horisontal. FET ini rusak biasanya disebabkan oleh ELCO yg rusak.
Solusi : ganti dengan FET yg sejenis , IRF 630, IRF 740, FS12KM, dll

8. Dioda Output power suply untuk tegangan B+ rusak / short, ini juga menyebabkan monitor mati dengan ciri kerusakan hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti dengan dioda yang sejenis.

Oya ,... kalau transistor horisontal sering putus / rusak, biasanya ada elco yang kering atau flybacknya rusak.

OK demikian kira2x penjelasan tentang seputar permasalahan rangkaian horisontal monitor.

Selamat bereksperimen ........

Read More

Panduan Service Monitor II BLOK HORISONTAL

Sudah seminggu lebih Kang Eko tidak sempet posting artikel baru. Rupanya memang menulis itu berat dan sulitnya minta ampun, tapi InsyaAllah Kang Eko akan berusaha untuk tetap menulis pengalaman kang Eko. OK kali ini kang Eko akan melanjutkan Panduan Service Monitor II yang sempat tertunda.

Kali ini kang Eko akan membahas tentang Panduan Service Monitor II BLOK HORISONTAL.
Horisontal adalah bagian monitor yang sangat penting, karena rangkaian ini berfungsi untuk membuka layar ke samping kanan dan kiri dan menyalakan fungsi flyback untuk menghasilkan tegangan tinggi yg menyuplai tabung.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?
Komponen utamanya adalah :
1. Transistor Horizontal
2. Trafo Oscilator
3. Transistor Oscilator
4. Flyback

Cara kerja rangkaian HORISONTAL

Tegangan kerja rangkaian ini adalah 60-90V yang disebut juga dengan tegangan B+ yang terhubung dengan kaki kolektor dari transistor Horizontal. Sinyal input masuk melewati IC Syncron yang kemudian diteruskan ke transistor penguat sinyal. Sinyal ini kemudian diteruskan ke trafo sinkron untuk diturunkan tegangannya dan menghasilkan output sinyal dan tegangan sekitar –0,01V yang diteruskan ke kaki basis Tr Horizontal sebagai input. Dengan adanya tegangan kerja B+ maka transistor horizontal yang mendapatkan input akan bekerja dan dengan defleksi yoke horizontal. Output transistor horizontal juga akan membuat Fly Back bekerja dan akan menghasilkan tegangan Anoda yang sangat tinggi. Adanya tegangan tinggi ini membuat elekron dari katoda tabung tertarik ke anoda dan terjadilah gambar melebar kesamping kanan dan kiri pada tabung.

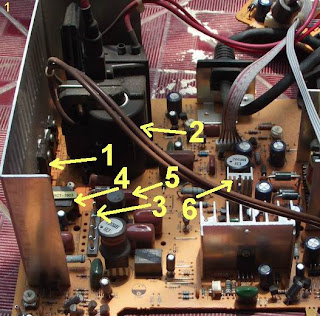

Berikut ini Wujud dan bagian- bagian Blok HORISONTAL ( Monitor Advance Hitam 15" ) :

1. Transistor horisontal : berfungsi untuk menaikkan tegangan 80-125v menjadi tegangan tinggi AC sebagai tegangan kerja flyback. Macam type transistor horisontal : C5149, BU2508, BU2527AX, C5148, dll.

2. FLYBACK : berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
tiap monitor memiliki type flyback yang berbeda.

3. YOKE Horisontal : untuk membuka layar ke kanan dan ke kiri.

4. Trafo Oscilator : berfungsi untuk menghasilkan sinyal input BASIS Transistor horisontal.

5. Kondensator Mylar : berfungsi untuk mengatur lebar gambar, biasanya ukurannya 392-602 2000v

6. FET IRF 630 : berfungsi untuk mengubah tegangan 50v ke 75-125 volt yang dibutuhkan untuk tegangan kerja transistor horisontal.


Di bawah ini adalah bagan PCB Blok Horisontal (Monitor Advance 15 hitam)



1. Transistor Horisontal.
2. Flyback.
3. Port Yoke Horisontal
4. Trafo dan transistor oscilator
5. Transistor Horisontal Size (untuk mengatur lebar gambar )
6. Bagian Power Supply Horisontal.
7. FET IRF 630

Berlanjut ke Trouble Shooting Rangkaian HORISONTAL ........
